行业洞察与趋势研判

这一页不是行业百科。它写的是天罡对需求、法规、技术三条线的判断，以及这些判断如何改变了天罡的产品布局与研发投入方向。

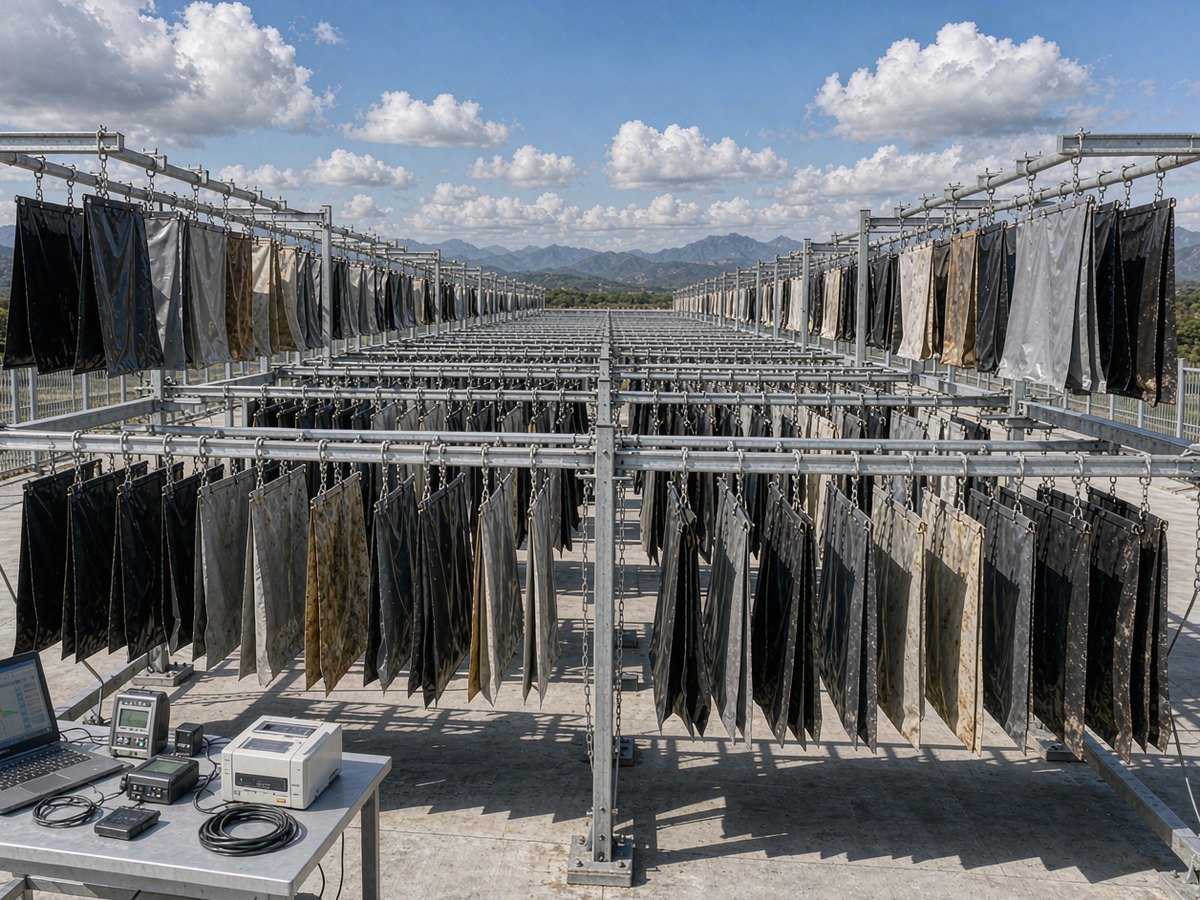

户外曝晒是唯一无法被加速试验完全替代的验证方式——真实气候的复杂度，始终高于任何实验室

一、天罡怎么看待当前的竞争格局Market Landscape & Tiangang's Position

中国不仅是全球最大的塑料制品生产国，也是光稳定剂领域最重要的产销基地——全球超过一半的光稳定剂市场在中国。这个量级天罡看得很清楚，但天罡不把它当成护城河。

这个格局有一个直接推论，也是天罡三十余年不把产能当主战场的原因：「产能第一」并不构成壁垒。国内规模化的受阻胺产能早已不是稀缺资源，竞争重心正在从产能转向技术与服务。天罡把研发投入持续压在检测能力、原创技术与应用技术服务上——这三项都不是靠扩产能追上的。

数据来源与口径：上表引自智研咨询《中国光稳定剂行业发展趋势研判》等公开研究，2025 年数值为该机构预测口径。天罡提供市场分析时会注明数据来源与统计口径，不做跨口径拼接，也不引用来源存疑的二手数字。

二、天罡锁定的三个结构性变化Three Shifts & Tiangang's Response

变化一｜服役期从 5 年拉到 25 年，天罡把研发押注在「长效」上

寿命拉长带来的不是「更多助剂」，而是完全不同的助剂评价体系。短周期产品看「初始性能」，长周期产品看性能随时间的保持曲线——而后者恰恰是当前绝大多数助剂宣传中缺失的部分。天罡 XT-8 的扣棚试验之所以要给到 38 个月而不只是 500 小时，就是为了让客户看到那条保持曲线。

变化二｜出口比重上升，天罡把合规做成产品能力

中国塑料制品 2024 年出口额 1,060.9 亿美元，顺差 882.9 亿美元，占全国商品贸易顺差的 9%。出口导向一旦确立，合规就不再是「通关时的补充材料」，而是选型时的第一道筛子。天罡把这一条写进了自己的产品规划约束里——不是因为合规时髦，而是因为出口客户会直接卡在这一关。

变化三｜再生料从「可选项」变成「必答题」，天罡重配而不照搬

欧盟 PPWR（(EU) 2025/40）2025 年 2 月生效，明确塑料包装强制最低再生料含量：2030 年一次性塑料饮料瓶 30%、其他塑料包装 35%；2040 年分别提至 65%——这是全球唯一已成文的强制掺入法规。

国内方向同样明确：《"十四五"塑料污染治理行动方案》要求 2025 年农膜回收率达 85%；《循环经济发展"十五五"规划》提出 2030 年主要再生资源年循环利用量达 5.1 亿吨；《再生材料应用推广行动方案》明确 2030 年再生塑料年产量超 1,950 万吨。天罡在 2025 年就把再生基材的稳定体系设计列入应用技术团队的常规工作项，等的是这个市场。

这对助剂行业是确定的增量市场，但门槛不低。再生料的稳定体系必须重新设计，不能沿用原生料配方。天罡的门槛意识很清楚：能不能针对再生基材重新平衡抗氧相与光稳定相的比例，决定了这个市场对天罡是机会还是陷阱。

三、天罡认定的四条技术主线Four Technology Tracks & Tiangang's Products

这四条主线不是行业预测，是天罡研发排产的实际依据。每一条天罡都有对应产品，且都不是通用牌号。

主线一｜NOR 取代常规 N-H 型——天罡的 XT-8 与 HS-112

N-烷氧基型受阻胺（NOR-HALS）的碱性显著低于常规 N-H 型，且处于更高氧化态，无需二次再生循环即可工作，因而在酸性、阻燃、涂料等体系中表现明显更优。这是天罡判断最确定的一条演进方向。

量化对照很能说明问题：在阻燃体系中，同一配方下 NOR + 阻燃剂可耐受约 4,000 小时（ASTM G26 spray），而常规 FR/HALS 体系约 800 小时即失效。对需要同时满足阻燃与户外耐候的产品——户外储能箱体、电池包周边零部件、电缆护套——这个差距就是合格与不合格的差距。

天罡在这条线上的两张牌：XT-8（/61.html）高分子量 NOR，采用独创 CAS 结构，兼顾低碱性与低迁移；HS-112（/7.html）低分子量液态 NOR，液态形态便于加工分散，用于与酸性体系共处的复杂配方。

主线二｜聚合化与高分子量化——天罡的 HS-362 / HS-962 / HS-625

常规低分子量 HALS 的技术障碍非常明确：分子量低导致易迁移、易挥发、易被萃取，抗老化能力迅速衰减。行业公认的解决路径是将其与大分子成键、提高分子量。天罡在这条线上有三个自主品种：

主线三｜抗氧剂复配化与高分子量化——天罡的场景化复配包

主抗氧剂 + 辅助抗氧剂的复配是标准配方：酚类主抗氧剂（AO-1010 或 AO-1076）+ 亚磷酸酯类辅助抗氧剂（AO-168），质量比通常为 1:1 ~ 3。机理上主抗氧剂截断链式氧化，辅助抗氧剂分解氢过氧化物并螯合金属离子，两者缺一不可。天罡在这一线上要解决的不是「怎么复配」，而是「怎么按工况固化」——所以天罡不做通用预混包，而是做场景化复配包。

天罡在这一线上不做通用预混包，而是按下游工况定制场景化复配包：农膜与草坪工况用 T-68 / T-66 / T-69（/16.html、/15.html、/17.html）；汽车改性件用 T-70 / T-78 / T-81（/14.html、/13.html、/12.html），浓度 50%±2.5%、MFI > 10，满足 IATF 16949 体系要求。

主线四｜阻燃剂自身的「低酸化」——天罡的 FR-810A

这条线是近两年才清晰起来的。此前行业的思路是在配方层面绕开酸性（改用低碱性 HALS、加酸吸收剂），现在方向开始反过来：让阻燃剂本体不那么酸。

已有国内专利路径通过氧化钙 + 硫酸铝铵弱碱缓冲体系把阻燃体系 pH 调至 6.5–7，并复配特定含量 HALS。该专利的发明人明确指出：市售二烷基次磷酸铝阻燃剂会显著降低聚酰胺复合材料的氧气阻隔性能、加速内部氧化、缩短使用寿命，并使材料对接触的橡胶产生腐蚀。

天罡 FR-810A 走的就是这条路线，而且走得更彻底——基于 NOP™ 国际专利，做成阻燃、光稳定、热稳定三效合一的聚合型无卤阻燃剂，让阻燃体系本身不再输出酸性副产物，从源头消除对 HALS 的消耗，而不是在下游做补偿。

四、天罡建议客户这样评估供应商How Tiangang Thinks Suppliers Should Be Evaluated

下面这个排序是天罡基于自身项目经验给出的判断，而非公开的量化调研结果。天罡把它写出来，是希望客户在评估供应商时，能把注意力放在真正决定长期表现的因素上。

五、天罡在技术交流里最常纠正的五个说法Five Misconceptions Tiangang Corrects

这五条是天罡在客户现场被问得最多的。它们都不是客户的错，而是行业宣传里的模糊地带——天罡的技术团队每次都要解释一遍，索性写在这里。

说法一：「1000 小时氙灯 = 户外 5 年」

这个换算在行业内没有通用系数。氙弧灯是加速模拟试验，只适合横向相对对比，不能精准复刻真实户外全部环境因素；同一时长对塑料、涂料、橡胶的老化效果不同；自然暴晒的年际波动可超 ±30%。试验报告中直接标注「XX 小时 = 户外 X 年」会影响报告效力。天罡的做法是：按 GB/T 16422.2-2022（等同采用 ISO 4892-2:2013）、ASTM G155-21 等标准跑加速试验，同时用北京、广州户外曝晒基地的实测数据建立对应关系，两者结合给结论。

说法二：「GB/T 23987 是塑料耐候标准」

GB/T 23987 系列是色漆和清漆（涂料）的氙弧灯标准，不是塑料标准。塑料对应的国标是 GB/T 16422 系列（GB/T 16422.2-2022 等同采用 ISO 4892-2:2013）；汽车非金属部件另有 GB/T 32088-2015（参考 SAE J2527）。标准选错，测试结论就没有意义。天罡会在客户下单检测前先确认这条，避免几万元检测费白花。

说法三：「阻燃和耐候只能二选一」

这是一个被广泛接受的误解。把阻燃剂本身做成低酸化（FR-810A），或改用 NOR 型光稳定剂（XT-8），都是在从源头化解对立，而不是在中间做取舍。天罡的 FR-810A + XT-8 组合就是这条路线的实证：同一配方下 4,000 小时 vs 常规体系 800 小时。

说法四：「助剂添加量越多越安全」

超过相容性临界值后，添加更多助剂反而会引发析出（喷霜）、发雾、力学性能劣化乃至应力开裂。薄膜产品减薄后，这个窗口尤其窄。天罡的解法不是加量，而是两条：用高分子量化（HS-362 / HS-625 / HS-962）降低迁移，用母粒化（MB0607 / TGUVFQ2001PE / MB6250 / MB6251）改善分散。

说法五：「再生料沿用原生料配方即可」

再生料经历过 2–3 次热历史，分子量已下降，残留酸性氧化物与杂质会持续消耗 HALS。照搬原生料配方，是再生料制品早期开裂的常见主因。天罡的做法是重新平衡抗氧相与光稳定相的比例，并把这项工作列为应用技术团队的常规工作项。
